系统简介

　　超声波探伤系统主要应用于螺旋钢管焊缝的超声波探伤，该系统由自动跟踪系统、探头调节机构和数字超声波探伤仪组成。

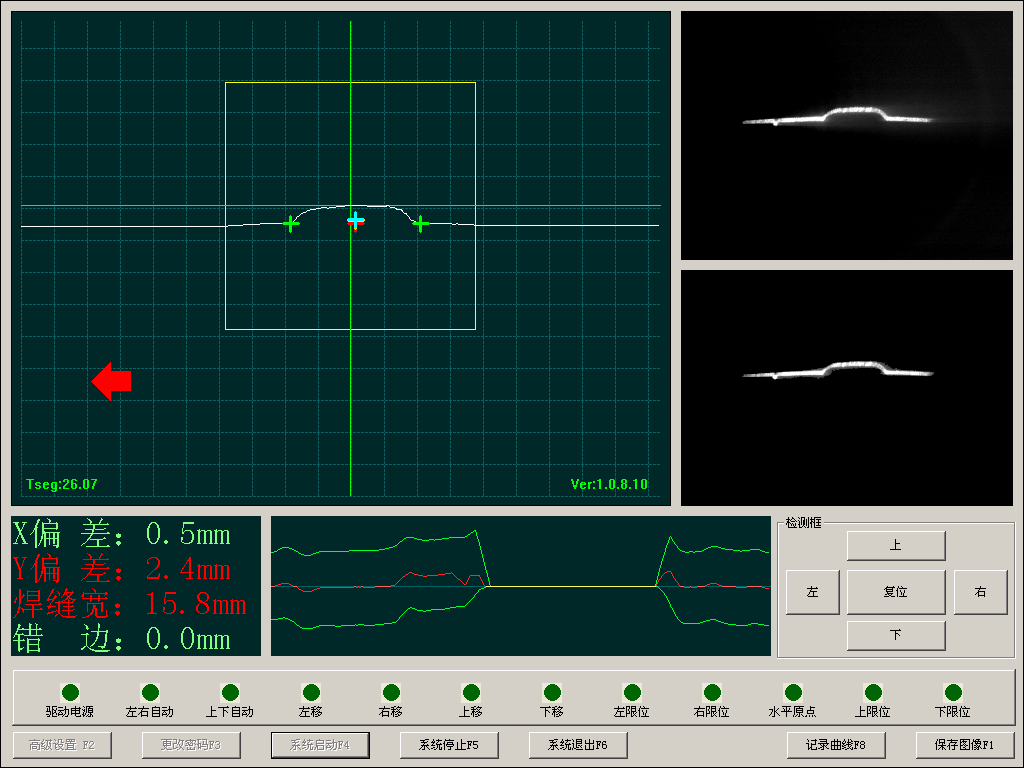

　　 其中自动跟踪系统采用我公司生产的超声波探伤激光自动跟踪系统，具有跟踪准确，使用方便等特点；探头调节机构含转台、丝杠等组件，可以适应不同螺旋角的焊缝，而且可以方便快捷的调整探头。数字超声波探伤仪能够全波采集存储，并且可以对探伤结果进行离线分析。 　　

　　

---

系统功能

• 具有焊缝自动跟踪功能；
　　
• 具有缺陷报警功能；
　　
• 具有操作提示功能；
　　
• 能够适应不同螺旋角的焊缝；
　　

　　

　　

---

系统特点

• 探头调整方便快捷；
　　
• 探头稳定，耦合良好；
　　
• 耦合套使用寿命长；
　　
• 执行机构和电气元件的主要部件采用进口产品；
　　
• 多方互锁，安全性高；

　　

　　

---

技术指标



探头架调节

适应管径: 4个探头可适应管径≥Φ325mm；
　6个探头可适应管径≥Φ610mm；
　8个探头可适应管径≥Φ711mm；
适应螺旋角: 30°～70°；
探头与焊缝角度: 90°±5°（探纵向伤的4个探头）；
　45°±15°（探横向伤的4个探头）；
探头定位精度: ±0.1mm；
探头行程: 100mm（探头中心距焊缝中心50～150mm）。
　　

　　

探伤仪器

数字采样频率: 100MHz；
探伤灵敏度: ≥54dB；
垂直线型误差: ≤3%；
水平线型误差: ≤1%；
衰减器调节: 总110dB（调节步距:0.1dB）；
动态范围: ≥32dB；
平均电噪声: ≤15%；
探伤频率: （0.5～15）MHz；
重复频率: 5kHz。
