实物图形
机器人椭圆度及管端检测系统

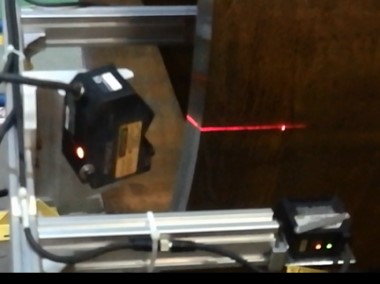

检测中的传感器
检测软件界面
系统简介
我公司的机器人管端检测系统主要对钢管管端内外椭圆度、周长、壁厚、管端坡口和钝边的检测，随着行业标准和自动化水平的提高，以前低效率的人工检测逐渐被机器人检测所替代。
目前本系统已经在国内多家大型管厂成功应用，得到了广大工作人员的认可，是未来智能生产的组成部分。
系统功能
- 检测钢管管端内外椭圆度、周长、壁厚、管端坡口和钝边。
系统特点
- 机器人作为传感器的载体，测量精度高；
- 利用型材连接检测单元，调整方便、快捷，自动化程度高；
- 网口集成，可与工厂MES系统进行数据交换与上传；
- 节省人力，提高效率，使用寿命长。
技术指标
不圆度重复精度：±0.1mm；
管端内、外径重复精度：±0.1mm；
倒棱、钝边重复精度：±0.1mm；
管端切斜重复精度：±0.2mm；
壁厚重复精度：±0.1mm；
周长重复精度：±0.3mm。
|
